低壓針式絕緣子技術參數表
|
產品
型號
|
圖
號
|
主要尺寸 mm
|
瓷件機械
破壞強度
不小于
kN
|
工頻電壓
不小于
kV
|
重量
kg
|
||||||||||
|
H
|
H1
|
h
|
h1
|
h2
|
D
|
d1
|
d2
|
R
|
R1
|
干閃
|
濕閃
|
||||
|
PD-1T
|
1
|
145
|
80
|
80
|
50
|
35
|
80
|
50
|
16
|
10
|
10
|
8
|
35
|
15
|
0.8
|
|
PD-1M
|
1
|
220
|
80
|
80
|
50
|
110
|
80
|
50
|
16
|
10
|
10
|
8
|
35
|
15
|
0.92
|
|
PD-2T
|
1
|
125
|
69
|
66
|
45
|
35
|
70
|
44
|
12
|
8
|
8
|
5
|
30
|
12
|
|
|
PD-2M
|
1
|
195
|
69
|
66
|
45
|
105
|
70
|
44
|
12
|
8
|
8
|
5
|
30
|
12
|
|
|
PD-2W
|
2
|
155
|
72
|
66
|
45
|
55
|
70
|
44
|
12
|
8
|
8
|
5
|
30
|
12
|
|

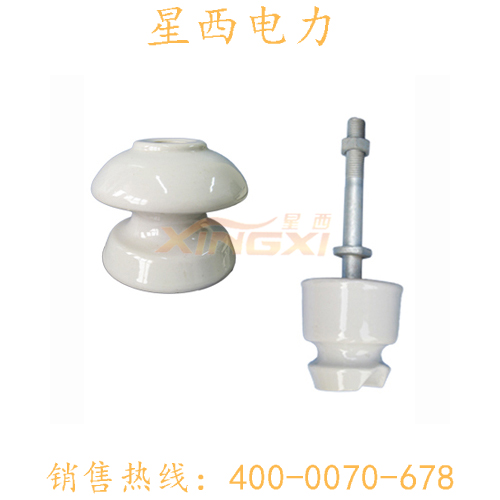

低壓蝶式絕緣子技術參數表
|
產品
型號
|
圖
號
|
主要尺寸 mm
|
瓷件機械破壞強度
不小于 kN
|
工頻電壓 不小于 kV
|
重量
kg
|
|||||||
|
H
|
h
|
D
|
d
|
d1
|
d2
|
R
|
干閃
|
濕閃
|
||||
|
ED-1
|
3
|
90
|
46
|
100
|
95
|
50
|
22
|
12
|
12
|
22
|
10
|
0.8
|
|
ED-2
|
3
|
75
|
38
|
80
|
75
|
42
|
20
|
10
|
10
|
18
|
9
|
0.5
|
|
ED-3
|
3
|
65
|
34
|
70
|
65
|
36
|
16
|
8
|
8
|
16
|
7
|
0.25
|
|
ED-4
|
3
|
50
|
26
|
60
|
55
|
30
|
16
|
6
|
5
|
14
|
6
|
|
低壓線軸式絕緣子技術參數表
|
產品
型號
|
圖
號
|
主要尺寸 mm
|
瓷件機械破壞強度
不小于 kN
|
工頻電壓 不小于 kV
|
重量
kg
|
||||||
|
H
|
h
|
D
|
d1
|
d2
|
R
|
干閃
|
濕閃
|
||||
|
EX-1
|
4
|
90
|
45
|
85
|
55
|
22
|
12
|
15
|
22
|
9
|
|
|
EX-2
|
4
|
75
|
37.5
|
70
|
45
|
20
|
10
|
12
|
18
|
8
|
|
|
EX-3
|
4
|
65
|
32.5
|
65
|
40
|
16
|
8
|
10
|
16
|
6
|
|
|
EX-4
|
4
|
50
|
25
|
55
|
35
|
16
|
6
|
7
|
14
|
5
|
|
